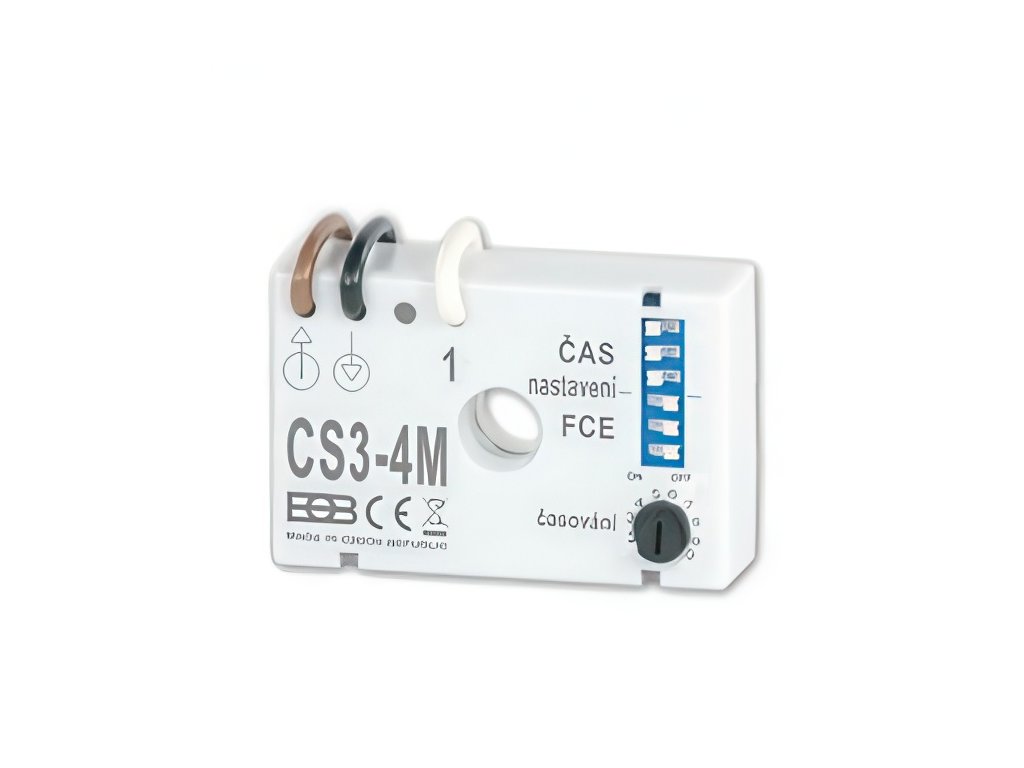

RELÉ ČASOVÉ POD VYPÍNAČ CS 3-4M MULTIF.
Kód: 091706Detailní popis produktu
<h2 align="left"> Vlastnosti CS3-4M:</h2> <p align="left"> je multifunkční časové relé pro ovládání odporové (žárovky) a indukční zátěže (ventilátory) s možností montáže <strong>pod vypínač a v zapojení bez nulového vodiče.</strong></p> <h3> <strong>Osm funkcí CS3-4M:</strong></h3> <ul> <li> časové zpoždění s možností přerušení</li> <li> zpožděné vypnutí (obdoba CS3-1)</li> <li> multi-časové relé s blokováním</li> <li> časové relé bez možnosti blokování</li> <li> impulsní relé (ovládání z více míst)</li> <li> zpožděné sepnutí</li> <li> zpožděné sepnutí i vypnutí</li> <li> blikač</li> </ul> <p> </p> <p style="text-align: left;"> Velkou výhodou je lineární nastavení času (hrubě pomocí přepínače, jemně trimrem), zapojení BEZ NULOVÉHO VODIČE a dále nastavení 8-mi následujících funkcí.</p> <h4> Vysvětlení funkcí CS3-4M:</h4> <p> <b>1. Časové relé s možností přerušení</b></p> <p> K sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Dalším stiskem tlačítka během časování lze zátěž vypnout.</p> <p> <a href="/data/images/thumb/3720_ffce56079c.jpg" class="lightbox" rel="prettyPhoto[pp_gal]"><img alt="fce1_opr2021" data-lightbox="1" src="/data/images/thumb/3720_05381c7f87.jpg" style="width: 400px; height: 196px;" /></a></p> <p> </p> <p> </p> <p> <b>2. Zpožděné vypnutí (obdoba CS3-1)</b></p> <p> K sepnutí zátěže dojde v okamžiku rozepnutí tlačítka, po odčasování se zátěž vypne.</p> <p> </p> <p> <a href="/data/images/thumb/3721_ffce56079c.jpg" class="lightbox" rel="prettyPhoto[pp_gal]"><img alt="fce2_opr2021" data-lightbox="1" src="/data/images/thumb/3721_0ddffe84d3.jpg" style="width: 400px; height: 226px;" /></a></p> <p> </p> <p> <b>3. Multi-časové relé s blokováním</b><br /> Počtem stisknutí tl.(max.5x) se násobí nastavený čas. Při šestém stisknutí se čas nuluje. Pokud během časování stiskneme tlačítko na cca 3s, zátěž se vypne. </p> <p> <img alt="" height="177" src="/data/Image/Schemata/funkce_cs34m/fce3(1).jpg" width="400" /></p> <p> </p> <p> <b>4. Zpožděné vypnutí bez blokování </b><br /> K sepnutí zátěže dojde okamžitě po stisknutí ovládacího spínače, ale samotné časování začne po rozpojení ovládacího spínače. </p> <p> <a class="lightbox" href="/data/images/thumb/3719_ffce56079c.jpg?1696919208" rel="prettyPhoto[pp_gal]"><img alt="fce4_opr2021" data-lightbox="1" src="/data/images/thumb/3719_31922a636a.jpg?1696919208" style="width: 400px; height: 223px;" /></a> </p> <p> <b>5. Impulsní relé (ovládání z více míst) </b><br /> Stisknutí tlačítka sepne zátěž a další stisknutí tlačítka zátěž vypne. Na délce stisknutí tlačítka nezáleží.</p> <p> </p> <p> <img alt="" src="/data/Image/Schemata/funkce_cs34m/fce5(1).jpg" /></p> <p> <b>6. Zpožděné sepnutí </b><br /> Po stisknutí tl.odčasuje nastavený čas(zpoždění), potom dojde k sepnutí zátěže, které trvá až do rozepnutí tlačítka. </p> <p> <img alt="" height="177" src="/data/Image/Schemata/funkce_cs34m/fce6(1).jpg" width="400" /> </p> <p> <b>7. Zpožděné sepnutí i vypnutí </b><br /> Po stisku tlačítka odčasuje nastavený čas(zpoždění), následuje sepnutí zátěže. Po rozepnutí tl.se zátěž vypne se stejným zpožděním.</p> <p> <img alt="" height="177" src="/data/Image/Schemata/funkce_cs34m/fce7(1).jpg" width="400" /> </p> <p> <b>8. Blikač </b><br /> Při trvalém sepnutí tlačítka dojde ke spínání zátěže v nastavených časových intervalech 1:1. <img alt="" height="177" src="/data/Image/Schemata/funkce_cs34m/fce8(1).jpg" width="400" /> </p>Doplňkové parametry
Kategorie: | Relé do instalační krabice pod spínač |
---|---|
Záruka: | 24 |
EAN: | 8594012221352 |
Typ elektrické přípojky: | Ostatní |
Funkce zpožděné zapnutí: | Ne |
Funkce zpoždění při vypnutí napájení: | Ano |
Funkce zapnutí vzestupnou hranou: | Ne |
Funkce vypínání sestupnou hranou: | Ne |
Funkce hvězda/trojúhelník: | Ne |
Funkce tvarování impulzu: | Ne |
Funkce blikání začínající pauzou, pevně nastavený: | Ne |
Funkce blikání začínající impulzem, pevně nastaven: | Ano |
Funkce blikání začínající pauzou, variabilní: | Ne |
Funkce blikání začínající impulzem, variabilní: | Ne |
Se zásuvným podstavcem: | Ne |
Možnost dálkového ovládání: | Ne |
Vhodné pouze pro dálkové ovládání: | Ne |
K nasazení na stykač: | Ne |
Dimenzované ovládací napájecí napětí Us AC 50Hz: | 230 V |
Dimenzované ovládací napájecí napětí Us AC 60Hz: | 0 V |
Dimenzované ovládací napájecí napětí Us DC: | 0 V |
Typ napětí pro ovládání a napájení: | AC |
Časový rozsah: | 1 - 72 000 s |
Počet kontaktů bez zpoždění NC rozpínací: | 0 |
Počet kontaktů bez zpoždění NO spínací: | 1 |
Počet kontaktů bez zpoždění CO přepínací: | 0 |
Počet kontaktů se zpožděním NC rozpínací: | 0 |
Počet kontaktů se zpožděním NO spínací: | 0 |
Počet kontaktů se zpožděním CO přepínací: | 0 |
Výstupy, přepínatelné se zpožděním/bez zpoždění: | Ne |
S polovodičovým výstupem: | Ano |
Šířka: | 93 mm |
Výška: | 28 mm |
Hloubka/výška: | 12 mm |
Jmenovitý proud: | 0,65 A |
Značka: | ELEKTROBOCK |
Délka: | 145 mm |
Hmotnost: | 28 g |
Napájení: | 230 V / 50 Hz |
Typ montáže: | pod vypínač |
Montáž bez nulového vodiče: | Ano |
Odporová zátěž: | 5 W až 150 W |
Induktivní zátěž: | 5 VA až 50 VA |
Příkon: | 0, 50 W |
Spínací prvek: | triak |
Nastavitelný čas: | 1 s až 1200 min |
Pojistka: | Ano (FU 2 A/ H 5*20 mm) |
Stupeň krytí: | IP20 |
Pracovní teplota: | 0 °C až 50 °C |
