HAKEL SVODIČ PŘEPĚTÍ PIVM PV 600 16070
Kód: 16070
Detailní popis produktu

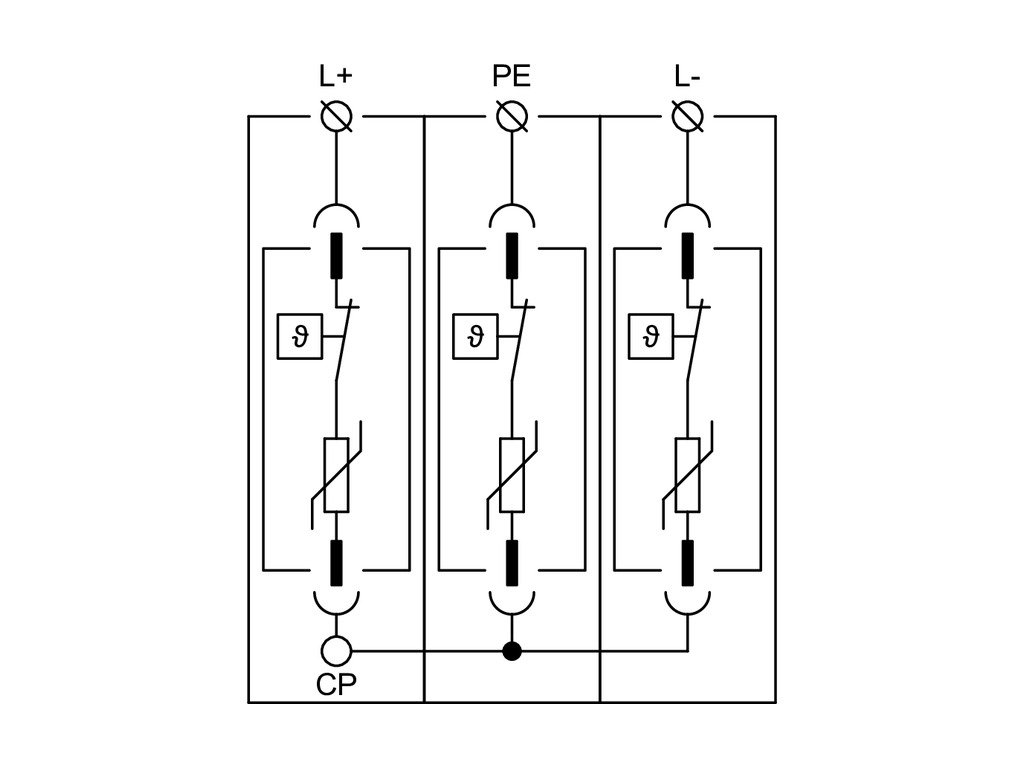

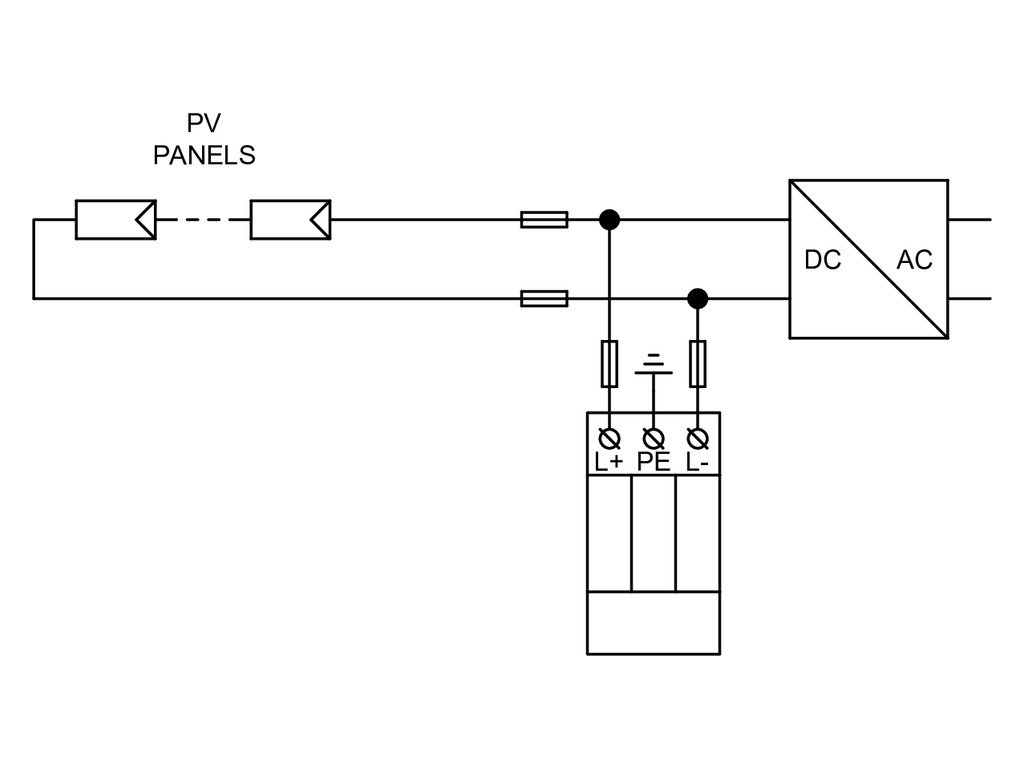

Svodiče impulzních proudů a rázového přepětí typu T1+T2 pro fotovoltaické (PV) systémy. Výrobky jsou koncipované v zapojení typu Y, které je odolné vůči zemnímu spojení pracovních vodičů. Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů a jsou schopny přerušit DC proud. Speciální konstrukce vnitřního odpojovače dovoluje instalaci bez předřazeného předjištění. Instalují se na DC straně v PV aplikacích s vnějším LPS, kde není dodržena dostatečná vzdálenost „s“. Jsou vhodné pro hladinu LPL III nebo IV. Zajišťují vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích (včetně přímého úderu blesku do PV systému) nebo spínacích procesech. Označení M specifikuje konstrukční provedení s výměnným modulem. Označení DS specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN CLC/TS 50539–12, ČSN 33 2000-7-712 ed. 2.Doplňkové parametry
| Kategorie: | Svodiče přepětí, přepěťové ochrany |
|---|---|
| Záruka: | 24 |
| EAN: | 8590681160701 |
| Způsob montáže: | DIN lišta 35 mm |
| Konfigurace systému DC: | Ano |
| Konfigurace systému IT: | Ne |
| Konfigurace systému TN: | - |
| Konfigurace systému TN-C: | Ne |
| Konfigurace systému TN-C-S: | Ne |
| Konfigurace systému TN-S: | Ne |
| Konfigurace systému TT: | Ne |
| Konfigurace systému ostatní: | - |
| Počet pólů: | 3 |
| Bleskový proud (10/350): | 6,5 kA |
| Maximální trvalé napětí AC: | - |
| Maximální trvalé napětí DC: | 600 V |
| Jmenovité napětí AC: | - |
| Jmenovité napětí DC: | 500 V |
| Max. PV napětí: | 500 V |
| Ochranná úroveň: | 2,6 kV |
| Ochranná hladina L-N: | - |
| Voltage protection level L-PE: | - |
| Ochranná hladina N-PE: | - |
| Úroveň ochrany napětí (DC+ - DC-): | 2.6 |
| Úroveň ochrany napětí (DC+/DC- - PE): | 2.6 |
| Schopnost zhášení následného proudu: | - |
| Měrná energie (W / R): | 10,56 kJ/Ohm |
| Max. průřez tuhého (jedno/vícedrátového) vodiče: | 35 mm2 |
| Max. průřez pružného vodiče (jemné lanko): | 25 mm2 |
| Způsob montáže: | DIN lišta 35 mm |
| Konstrukční velikost: | 3 TE |
| Dálková signalizace: | Ne |
| Signalizace na přístroji: | Optické |
| Zkušební třída: | Typ 1 a 2 |
| Vyfukovací: | Ano |
| Integrovaná předřazená pojistka: | - |
| Energeticky koordinovaný ochranný účinek s ohledem: | - |
| Krytí (IP): | IP20 |
| Ochranná úroveň napětí (DC + - DC-): | 2,6 kV |
| Ochranná úroveň napětí (DC + / DC- - PE): | 2,6 kV |
| Značka: | Hakel |
| Šířka: | 87 mm |
| Délka: | 111 mm |
| Výška: | 60 mm |
| Hmotnost: | 300 g |
