HAKEL PIIIM PV 1000 Vseries
Kód: 27054
Detailní popis produktu

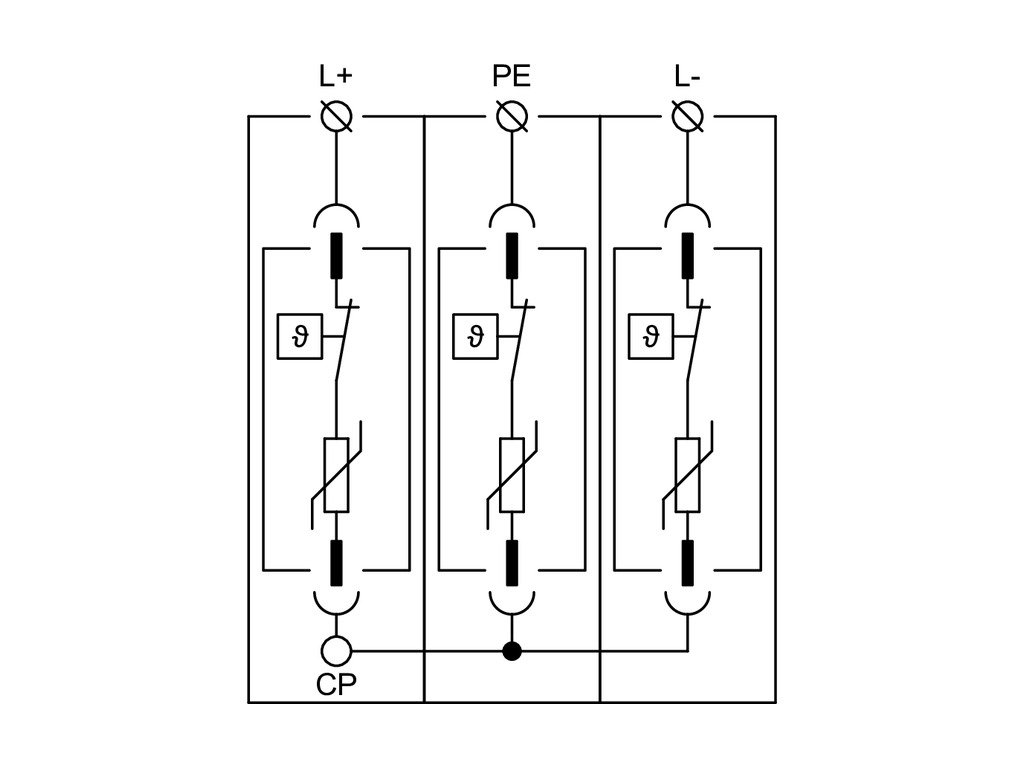

Svodiče rázového přepětí typu T2 pro fotovoltaické (PV) systémy. Výrobky jsou koncipované v zapojení typu Y, které je odolné vůči zemnímu spojení pracovních vodičů. Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů. Speciální konstrukce vnitřního odpojovače dovoluje instalaci bez předřazeného předjištění. Instalují se v PV aplikacích bez vnějšího LPS nebo s vnějším LPS, kde je dodržena dostatečná vzdálenost „s“. Jsou vhodné pro všechny hladiny LPL. Zajišťují vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech. Označení M specifikuje konstrukční provedení s výměnným modulem. Označení DS specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN CLC/TS 50539–12, ČSN 33 2000-7-712 ed. 2.Doplňkové parametry
| Kategorie: | Svodiče přepětí, přepěťové ochrany |
|---|---|
| Záruka: | 24 |
| EAN: | 8590681270547 |
| Způsob montáže: | DIN lišta 35 mm |
| Konfigurace systému DC: | ano |
| Konfigurace systému IT: | ne |
| Konfigurace systému TN: | - |
| Konfigurace systému TN-C: | ne |
| Konfigurace systému TN-C-S: | ne |
| Konfigurace systému TN-S: | ne |
| Konfigurace systému TT: | ne |
| Konfigurace systému ostatní: | - |
| Počet vodičů (bez uzemnění): | - |
| Jmenovitý svodový rázový proud (8/20): | 15 kA |
| Jmenovité napětí AC: | 700 V |
| Jmenovité napětí DC: | 875 V |
| Short-circuit breaking capacity (Isccr): | 10 |
| Maximální trvalé napětí AC: | 840 V |
| Max. discharge surge current (8/20): | 40 |
| Maximální trvalé napětí DC: | 1 050 V |
| Způsob montáže: | DIN lišta 35 mm |
| Konstrukční velikost: | 3 TE |
| Max. PV napětí: | 870 V |
| Ochranná úroveň: | 3,8 kV |
| Max. průřez tuhého (jedno/vícedrátového) vodiče: | 35 mm2 |
| Max. průřez pružného vodiče (jemné lanko): | 25 mm2 |
| Ochranná hladina L-N: | - |
| Ochranná hladina N-PE: | - |
| S komunikačním kontaktem: | Ne |
| Integrovaná předřazená pojistka: | - |
| Signalizace na přístroji: | Optické |
| Zkušební třída typ 2: | Ano |
| Krytí (IP): | IP20 |
| Značka: | Hakel |
| Šířka: | 87 mm |
| Délka: | 111 mm |
| Výška: | 60 mm |
| Hmotnost: | 420 g |
