HAKEL HSAF16 S SPD typ 3 s VF filtrem
Kód: 30171
Detailní popis produktu

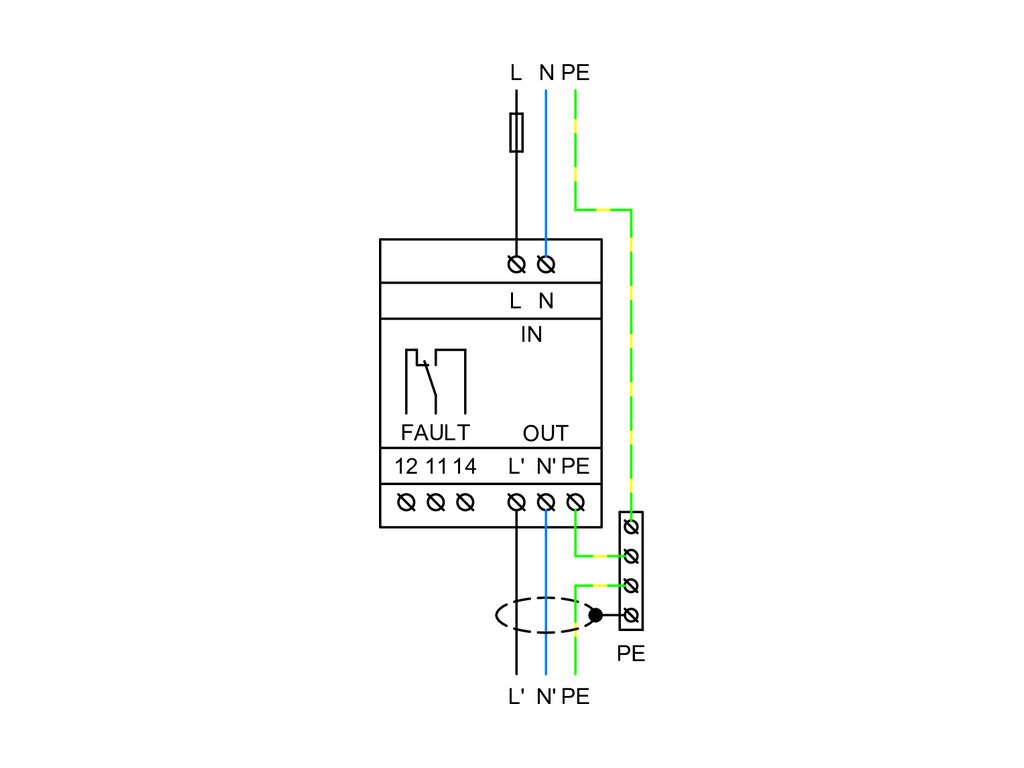

Dvoustupňové svodiče přepětí typu T3 s vysokofrekvenčním filtrem, pro sériové zapojení. Určeny pro ochranu elektronických zařízení proti účinkům spínacích, indukovaných a zbytkových přepětí v sítích nn. Obsahují vylepšenou tepelnou pojistku, která při přehřátí varistoru zaručí včasné odpojení HSAF* S od napájecí sítě a tím zabrání poškození HSAF* S. Instalují se na rozhraní zón LPZ 2 – LPZ 3, co nejblíže k chráněnému zařízení (max. 5 m). Před HSAF* S musí být instalován svodič bleskových proudů a přepětí T1 a T2 od společnosti HAKEL. Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3, ČSN CLC/TS 61643-12.Doplňkové parametry
| Kategorie: | Svodiče přepětí, přepěťové ochrany |
|---|---|
| Záruka: | 24 |
| EAN: | 8590681116906 |
| Způsob montáže: | DIN lišta 35 mm |
| Způsob montáže: | DIN lišta 35 mm |
| Jmenovité napětí AC: | 230 V |
| Jmenovité napětí DC: | - |
| Maximální trvalé napětí AC: | 275 V |
| Maximální trvalé napětí DC: | - |
| Jmenovitý zatěžovací proud: | 16 A |
| Jmenovitý svodový rázový proud (8/20) (L-N): | 3 kA |
| Celkový svodový rázový proud (8/20) (L+N-PE): | 6 kA |
| Total discharge current (8/20) (L1+L2+L3+N-PE): | - |
| Ochranná úroveň: | 0,75 kV |
| Ochranná hladina L-N: | 0,75 kV |
| Ochranná hladina L-PE/N-PE: | 1,5 kV |
| Počet pólů: | 2 |
| S komunikačním kontaktem: | Ano |
| Signalizace na přístroji: | Optické |
| Max. průřez tuhého (jedno/vícedrátového) vodiče: | 6 mm2 |
| Max. průřez pružného vodiče (jemné lanko): | 4 mm2 |
| Zkušební třída typ 3: | Ano |
| S odrušovacím filtrem: | Ano |
| Krytí (IP): | IP20 |
| Značka: | Hakel |
| Šířka: | 73 mm |
| Délka: | 113 mm |
| Výška: | 60 mm |
| Hmotnost: | 184 g |
| Priorita: | 1 |
