HAKEL HSA PV 1000 M pro FVE Solar
Kód: 27236
Detailní popis produktu

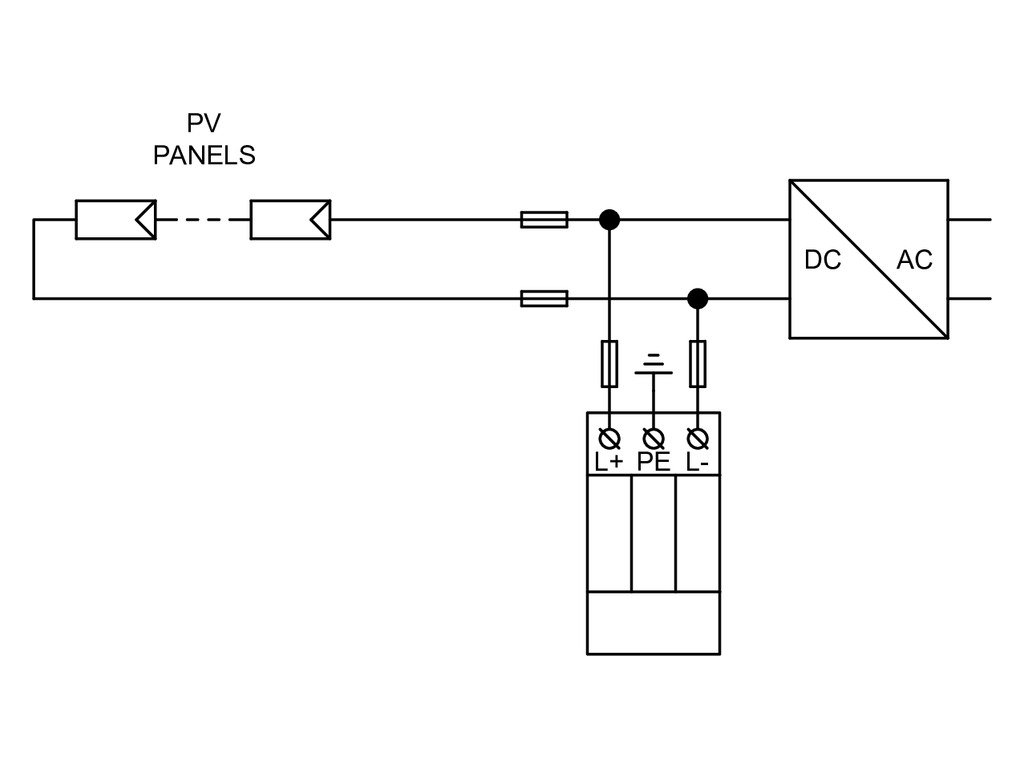

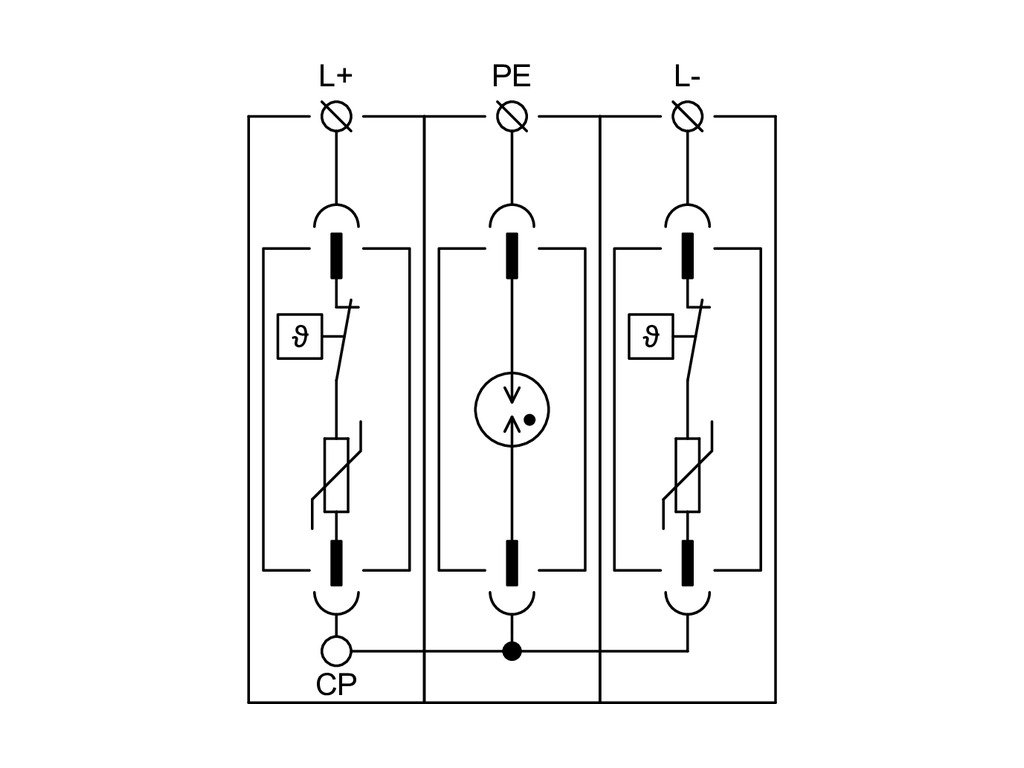

Svodiče rázového přepětí typu T2 pro fotovoltaické (PV) systémy v U nebo Y zapojení. Výhodou zapojení Y oproti U je odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální (svodový) proud vodičem PE. Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů a jsou schopny přerušit DC proud. Speciální konstrukce vnitřního odpojovače dovoluje instalaci bez předřazeného předjištění. Instalují se na DC straně v PV aplikacích bez vnějšího LPS nebo s vnějším LPS, kde je dodržena dostatečná vzdálenost „s“. Jsou vhodné pro všechny hladiny LPL. Zajišťují vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech. Označení M specifikuje konstrukční provedení s výměnným modulem. Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, IEC 61643-32:2017, ČSN CLC/TS 50539-12, ČSN 33 2000-7-712 ed. 2.Doplňkové parametry
| Kategorie: | Svodiče přepětí, přepěťové ochrany |
|---|---|
| Záruka: | 24 |
| EAN: | 8590681172117 |
| Způsob montáže: | DIN lišta 35 mm |
| Konfigurace systému DC: | ano |
| Konfigurace systému IT: | ne |
| Konfigurace systému TN: | - |
| Konfigurace systému TN-C: | ne |
| Konfigurace systému TN-C-S: | ne |
| Konfigurace systému TN-S: | ne |
| Konfigurace systému TT: | ne |
| Konfigurace systému ostatní: | - |
| Počet vodičů (bez uzemnění): | - |
| Jmenovitý svodový rázový proud (8/20): | 20 kA |
| Jmenovité napětí AC: | - |
| Jmenovité napětí DC: | - |
| Short-circuit breaking capacity (Isccr): | 10 |
| Maximální trvalé napětí AC: | - |
| Max. discharge surge current (8/20): | 40 |
| Maximální trvalé napětí DC: | 1 000 V |
| Způsob montáže: | DIN lišta 35 mm |
| Konstrukční velikost: | 3 TE |
| Max. PV napětí: | 830 V |
| Ochranná úroveň: | - |
| Max. průřez tuhého (jedno/vícedrátového) vodiče: | 35 mm2 |
| Max. průřez pružného vodiče (jemné lanko): | 25 mm2 |
| Ochranná hladina L-N: | - |
| Ochranná hladina N-PE: | - |
| S komunikačním kontaktem: | Ne |
| Integrovaná předřazená pojistka: | - |
| Signalizace na přístroji: | Optické |
| Zkušební třída typ 2: | Ano |
| Krytí (IP): | IP20 |
| Značka: | Hakel |

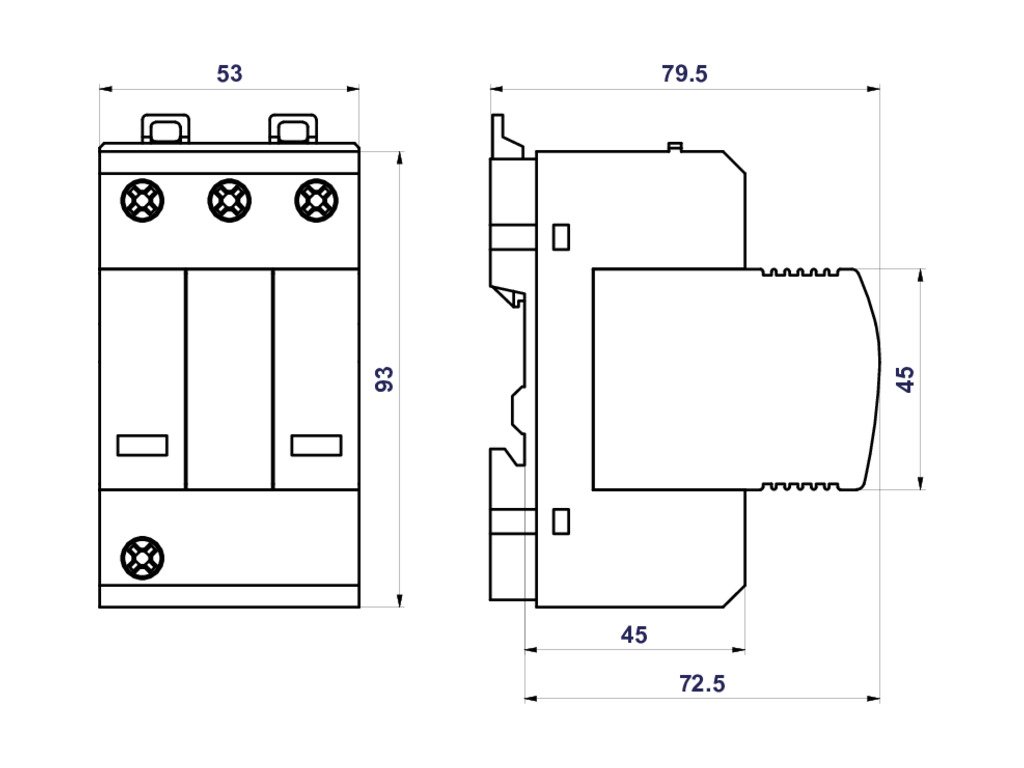

| Šířka: | 87 mm |
| Délka: | 111 mm |
| Výška: | 60 mm |
| Hmotnost: | 423 g |
| Priorita: | 5 |
