HAKEL HLSA12,5 PV 1000
Kód: 10473
Detailní popis produktu

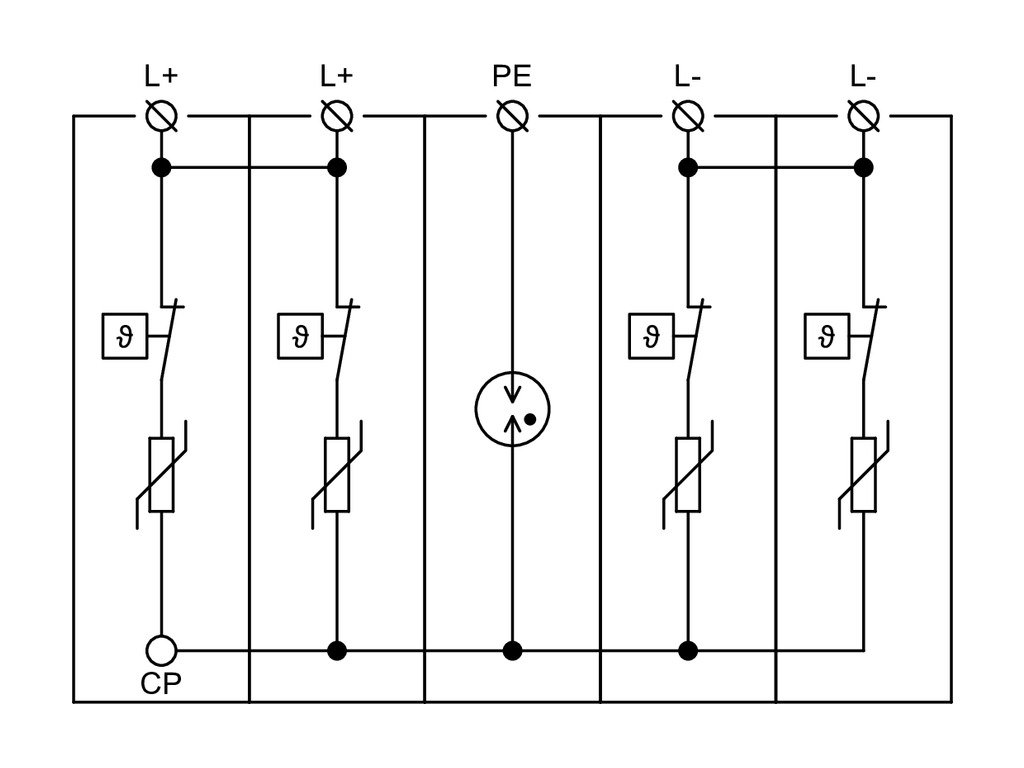

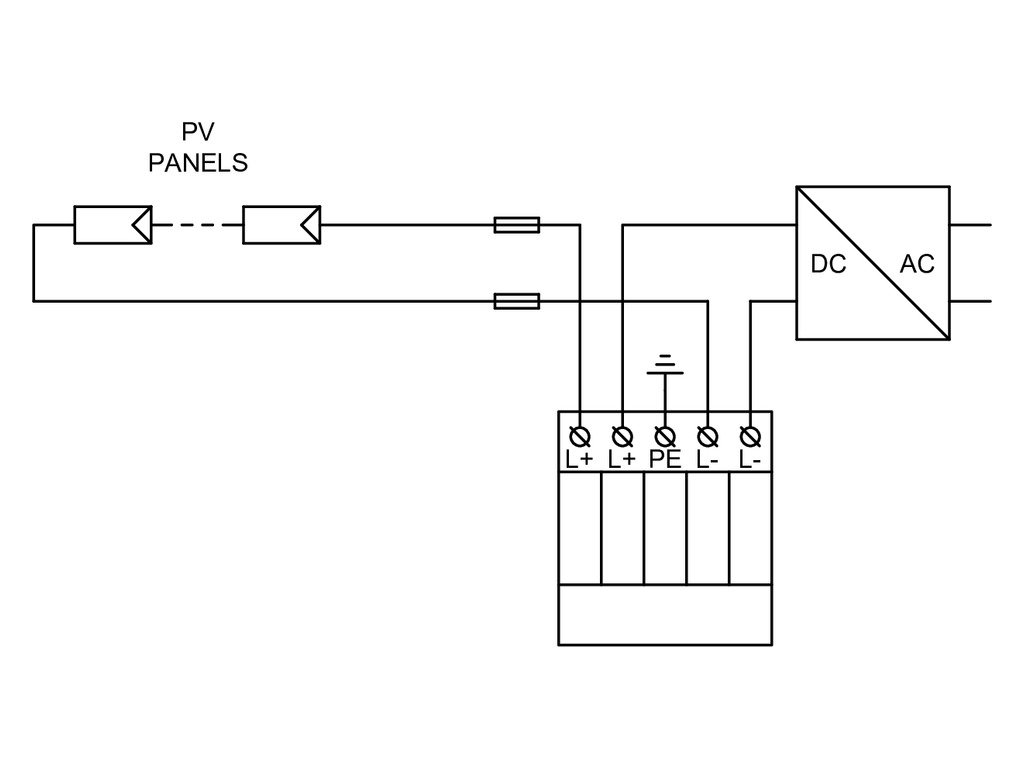

Svodiče impulzních proudů a rázového přepětí typu T1+T2 pro fotovoltaické (PV) systémy v U nebo Y zapojení. Výhodou zapojení Y oproti U je odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální (svodový) proud vodičem PE. Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů. Tyto výrobky je nutné předjistit vnějším odpojovačem určeným pro PV aplikace. Instalují se na DC straně v PV aplikacích s vnějším LPS, kde není dodržena dostatečná vzdálenost „s“. Jsou vhodné pro hladinu LPL I nebo II. Zajišťují vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích (včetně přímého úderu blesku do PV systému) nebo spínacích procesech. Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, IEC 61643-32:2017, ČSN CLC/TS 50539-12, ČSN 33 2000-7-712 ed. 2.Doplňkové parametry
| Kategorie: | Svodiče přepětí, přepěťové ochrany |
|---|---|
| Záruka: | 24 |
| EAN: | 8590681172315 |
| Způsob montáže: | DIN lišta 35 mm |
| Konfigurace systému DC: | Ano |
| Konfigurace systému IT: | Ne |
| Konfigurace systému TN: | - |
| Konfigurace systému TN-C: | Ne |
| Konfigurace systému TN-C-S: | Ne |
| Konfigurace systému TN-S: | Ne |
| Konfigurace systému TT: | Ne |
| Konfigurace systému ostatní: | - |
| Počet pólů: | - |
| Bleskový proud (10/350): | 12,5 kA |
| Maximální trvalé napětí AC: | - |
| Maximální trvalé napětí DC: | 1 000 V |
| Jmenovité napětí AC: | - |
| Jmenovité napětí DC: | - |
| Max. PV napětí: | 830 V |
| Ochranná úroveň: | - |
| Ochranná hladina L-N: | - |
| Voltage protection level L-PE: | - |
| Ochranná hladina N-PE: | - |
| Úroveň ochrany napětí (DC+ - DC-): | 3.4 |
| Úroveň ochrany napětí (DC+/DC- - PE): | 2 |
| Schopnost zhášení následného proudu: | - |
| Měrná energie (W / R): | 10,56 kJ/Ohm |
| Max. průřez tuhého (jedno/vícedrátového) vodiče: | 25 mm2 |
| Max. průřez pružného vodiče (jemné lanko): | 16 mm2 |
| Způsob montáže: | DIN lišta 35 mm |
| Konstrukční velikost: | 5 TE |
| Dálková signalizace: | Ne |
| Signalizace na přístroji: | Optické |
| Zkušební třída: | Typ 1 a 2 |
| Vyfukovací: | Ano |
| Integrovaná předřazená pojistka: | - |
| Energeticky koordinovaný ochranný účinek s ohledem: | - |
| Krytí (IP): | IP20 |
| Ochranná úroveň napětí (DC + - DC-): | 3,4 kV |
| Ochranná úroveň napětí (DC + / DC- - PE): | 2 kV |
| Značka: | Hakel |

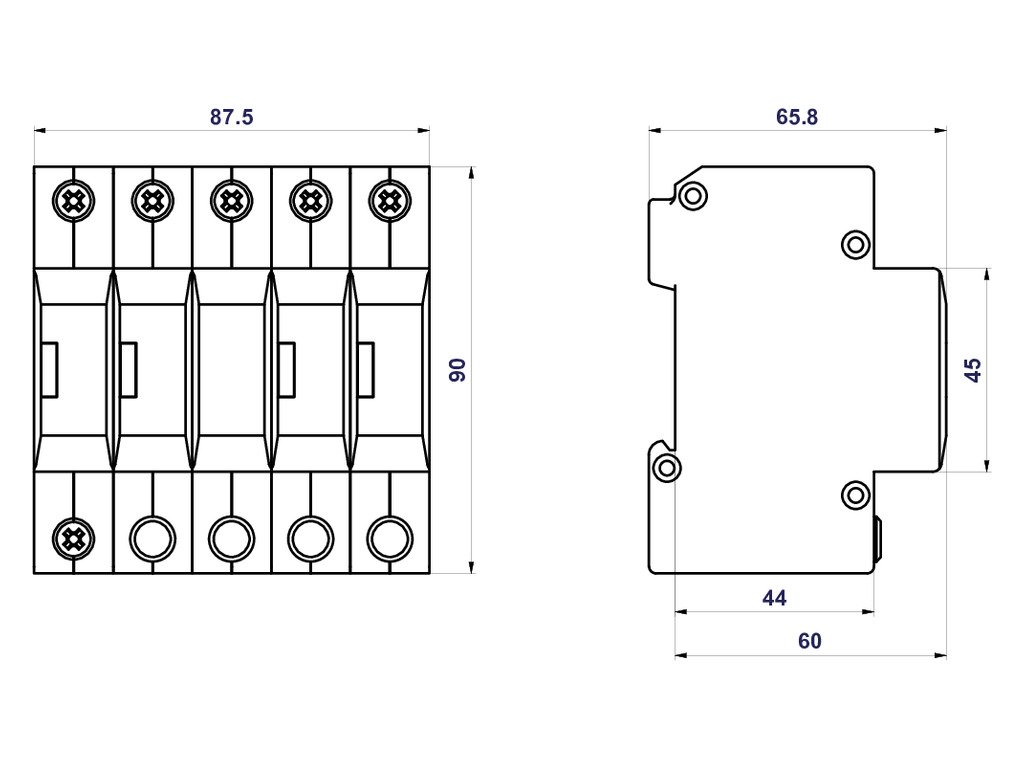

| Šířka: | 106 mm |
| Délka: | 177 mm |
| Výška: | 71 mm |
| Hmotnost: | 681 g |
