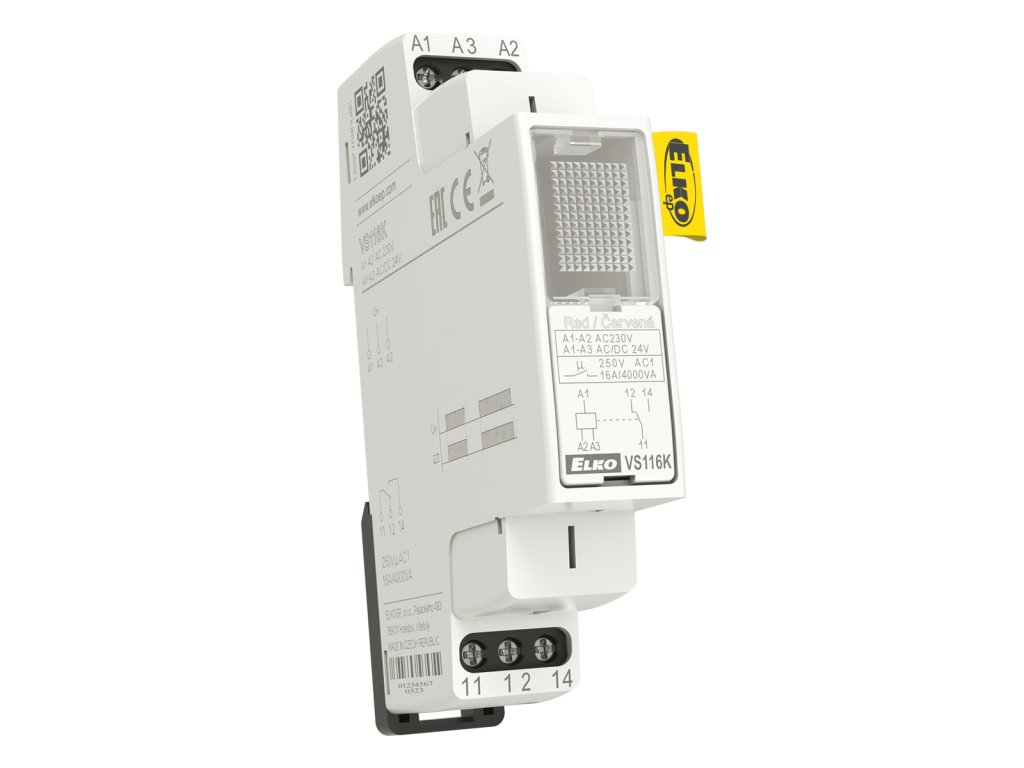

ELKO EP RELÉ VS 116K pomocné 230V/24V ČERV.
Kód: 2259
Detailní popis produktu
Určeno ke spínání většího výkonu zátěže, posílení či „rozmnožení“ kontaktů stávajícího zařízení. POPIS Řada VS obsahuje celkem 6 typů pomocných relé – VS116K, VS116U, VS308K, VS308U, VS316/24, VS316/230. Pomocné ovládání osvětlení, signalizace, reléová stavědla, bojlery, HDO, přímotopy apod. VS308K a VS316 díky většímu počtu kontaktů umožňují "rozmnožit výstup" na tři nezávislé přepínací kontakty, kterými lze spínat tři libovolné nezávislé zátěže. VS316K můžete přímo připojit do třífázového obvodu TECHNICKÉ PARAMETRY Napájecí napětí: VS116K, VS308K: AC/DC 24 V nebo AC 230 V VS116U, VS308U: AC/DC 12-240 V nebo AC 230 V VS316: AC/DC 24 V nebo AC 230 V (potřeba definovat předem) Výstupní kontakt: VS116K, VS116U: 1x přepínací 16 A (AgSnO2) VS308K, VS308U: 3x přepínací 8 A (AgNi) VS316: 3x přepínací 16 A (AgSnO2) V provedení 1-MODUL, upevnění na DIN lištuDoplňkové parametry
| Kategorie: | Stykače, spínací relé |
|---|---|
| Záruka: | 24 |
| EAN: | 8595188122597 |
| Dimenzovaný proud: | 16 A |
| Jmenovité napětí: | 24 - 230 V |
| Způsob montáže: | DIN lišta |
| Funkce: | Mechanické |
| Způsob montáže: | DIN lišta |
| Šířka v modulárních jednotkách: | 1 |
| Montážní hloubka: | 64 mm |
| Počet kontaktů jako pracovní kontakty: | - |
| Počet kontaktů jako rozpojovací kontakty: | - |
| Počet kontaktů jako přepínače: | - |
| Řídicí napětí 1: | 230 |
| Typ řídicího napětí 1: | AC |
| Kmitočet řídicího napětí 1: | 50 |
| Řídicí napětí 2: | 24 |
| Typ řídicího napětí 2: | AC/DC |
| Kmitočet řídicího napětí 2: | 50 |
| Dimenzovaný proud: | 16 A |
| Napájecí napětí: | 24 |
| Typ napájecího napětí: | AC/DC |
| Max. zatížení žárovky: | 1 000 W |
| Max. zatížení zářivky: | 690 VA |
| Max. zatížení zářivky (dvojitý obvod): | 690 VA |
| Max. zatížení zářivky (paralelní kompenzace): | 690 VA |
| Max. spínací proud (cos phi = 0,6): | 3 A |
| Šířka v počtech modulů: | 1 |
| Počet spínacích kontaktů (NO): | 0 |
| Počet rozpínacích kontaktů (NC): | 0 |
| Počet přepínacích kontaktů (CO): | 1 |
| Napětí ovládacího obvodu 1: | 230 V |
| Typ napětí ovládacího obvodu 1: | AC |
| Frekvence ovládacího obvodu 1: | 50 - 60 Hz |
| Napětí ovládacího obvodu 2: | 24 V |
| Typ napětí ovládacího obvodu 2: | AC/DC |
| Frekvence ovládacího obvodu 2: | 50 - 60 Hz |
| Jmenovité napětí: | 24 - 230 V |
| Značka: | ELKO EP |
| Šířka: | 90 mm |
| Délka: | 64 mm |
| Výška: | 17,6 mm |
| Hmotnost: | 63 g |
