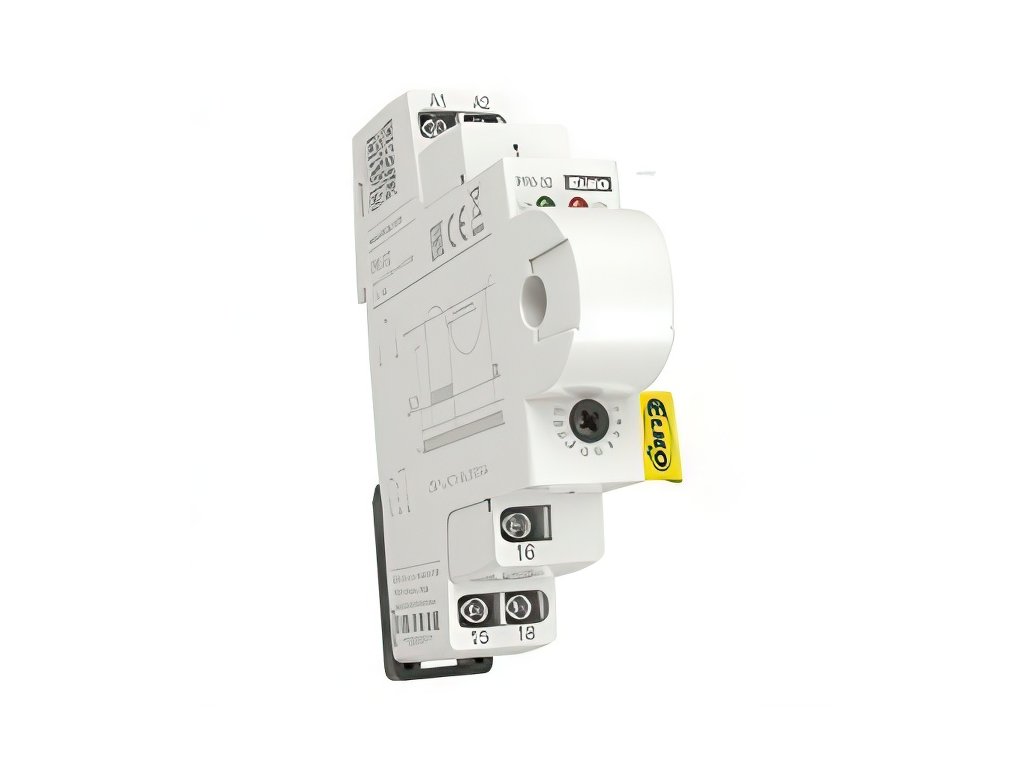

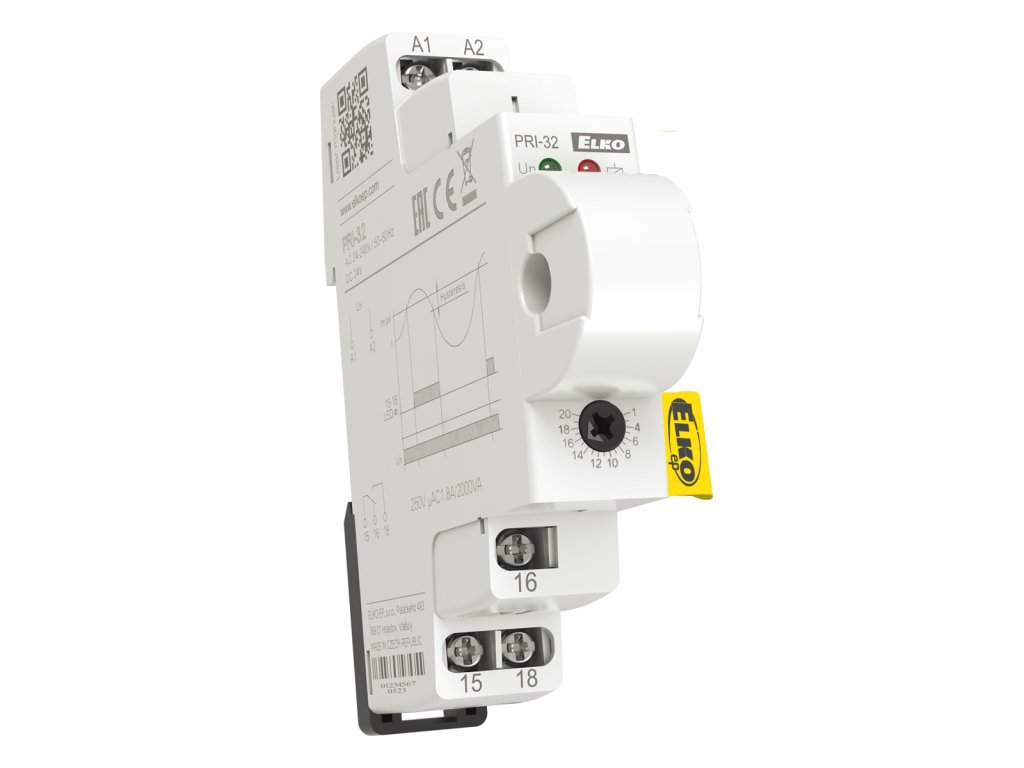

ELKO EP RELÉ PRI-32
Kód: 8278
Detailní popis produktu
-Součástí výrobku je proudový transformátor, který (pokud je v něm provlečen vodič) snímá velikost procházejícího proudu. -Tato konstrukce snižuje tepelné namáhání výrobku oproti konvenčním řešením se zabudovaným bočníkem, zvyšuje proudový rozsah až do 20 A a galvanicky odděluje měřený obvod. -Slouží například k hlídání topných tyčí ve výhybkách, topných kabelů, indikace průchodu proudu, hlídání odběru jednofázových motorů,... -Plynulé nastavování vybavovacího proudu potenciometrem 1 - 20 A/AC. -Překročení proudu - proud protékající hlídaným vodičem nesmí krátkodobě překročit 100 A.Doplňkové parametry
| Kategorie: | Ochranná relé |
|---|---|
| Záruka: | 24 |
| EAN: | 8595188121965 |
| Typ elektrické přípojky: | Připojení svorkou |
| S odnímatelnými svorkami: | Ne |
| Možný jednofázový podproud: | Ano |
| Možný třífázový podproud: | Ne |
| Možný jednofázový nadproud: | Ano |
| Možný třífázový nadproud: | Ne |
| Možná jednofázová hystereze: | Ano |
| Možná třífázová hystereze: | Ne |
| Obsahuje funkci stejnosměrného podproudu: | Ne |
| Obsahuje funkci stejnosměrného nadproudu: | Ne |
| Funkce stejnosměrné hystereze: | Ne |
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz: | 24 |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz: | 24 |
| Dimenzované řídicí napájecí napětí Us při DC: | 24 |
| Druh napětí pro ovládání: | AC/DC |
| Měřicí rozsah proudu: | 1 - 20 A |
| Min. nastavitelná doba zpoždění odezvy: | 0 s |
| Max. přípustná doba zpoždění odezvy: | 0 s |
| Min. nastavitelná doba zpoždění odtahu: | 0 s |
| Max. přípustná doba zpoždění odtahu: | 0 s |
| Počet kontaktů jako rozpojovací kontakty: | 1 |
| Počet kontaktů jako pracovní kontakty: | 1 |
| Počet kontaktů jako přepínače: | 1 |
| Externí měnič proudu: | - |
| Šířka: | 90 mm |
| Výška: | 17,6 mm |
| Hloubka: | 64 |
| Dimenzované ovládací napájecí napětí Us AC 50Hz: | 24 - 240 V |
| Dimenzované ovládací napájecí napětí Us AC 60Hz: | 24 - 240 V |
| Dimenzované ovládací napájecí napětí Us DC: | 24 V |
| Typ napětí pro ovládání a napájení: | AC/DC |
| Počet rozpínacích kontaktů (NC): | 0 |
| Počet spínacích kontaktů (NO): | 0 |
| Počet přepínacích kontaktů (CO): | 1 |
| Hloubka/výška: | 64 mm |
| Dimenzovaný spínací proud: | 8 A |
| Značka: | ELKO EP |
| Délka: | 64 mm |
| Hmotnost: | 95,55 g |
