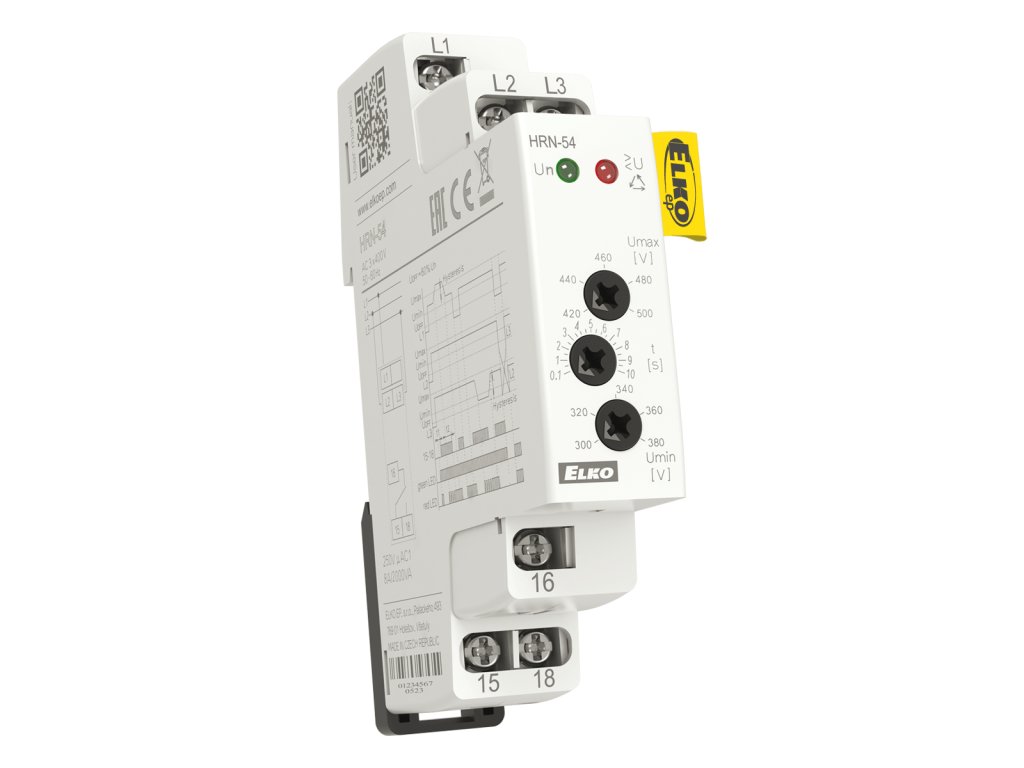

ELKO EP RELÉ HRN-54 na přepětí/podpětí
Kód: 7498
Detailní popis produktu
Používá se pro hlídání napětí, sledu a výpadku fází v rozvaděči (ochrana přístrojů a zařízení). POPIS Monitoruje velikost napětí ve 3-fázové soustavě a hlídá sled fází. Napájení přístroje se provádí z hlídaného napětí. Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček. Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění. Možnost nastavení horní a dolní hranici napětí, při které kontakt výstupního relé vypne. Napěťové relé ve dvou provedeních: HRN-54: napájeno ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází HRN-54N: napájeno z L1-N, tzn. že relé hlídá i po přerušení nulového vodiče Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé. TECHNICKÉ PARAMETRY napájecí a hlídané napětí HRN-54: 3 x 400 V HRN-54N: 3 x 400 V/ 230 V horní úroveň (Umax): 105 – 125% hlídaného napětí spodní úroveň (Umin): 75 – 95% hlídaného napětí výstupní kontakt: 1x přepínací 8 A/250 V AC1 (AgNi, 2500 VA) v provedení 1-MODUL, upevnění na DIN lištuDoplňkové parametry
| Kategorie: | Ochranná relé |
|---|---|
| Záruka: | 24 |
| EAN: | 8595188137201 |
| Typ elektrické přípojky: | Připojení svorkou |
| S odnímatelnými svorkami: | Ne |
| Možné jednofázové podpětí: | Ano |
| Možné třífázové podpětí: | Ano |
| Možné jednofázové přepětí: | Ano |
| Možné třífázové přepětí: | Ano |
| Možná jednofázová hystereze: | Ano |
| Možná třífázová hystereze: | Ano |
| Obsahuje funkci stejnosměrného podpětí: | Ne |
| Obsahuje funkci stejnosměrného přepětí: | Ne |
| Obsahuje funkci stejnosměrné hystereze: | Ne |
| Měřicí rozsah napětí 1: | 420 - 500 V |
| Měřicí rozsah napětí 2: | 300 - 380 V |
| Typ napětí měřicí oblasti: | AC |
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz: | 400 |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz: | 400 |
| Dimenzované řídicí napájecí napětí Us při DC: | 0 |
| Druh napětí pro ovládání: | AC |
| Reakční hodnota napětí: | 0 |
| Min. nastavitelná doba zpoždění odezvy: | 0,1 s |
| Max. přípustná doba zpoždění odezvy: | 10 s |
| Min. nastavitelná doba zpoždění odtahu: | 0,1 s |
| Max. přípustná doba zpoždění odtahu: | 10 s |
| Počet kontaktů jako rozpojovací kontakty: | 1 |
| Počet kontaktů jako pracovní kontakty: | 1 |
| Počet kontaktů jako přepínače: | 1 |
| Šířka: | 90 mm |
| Výška: | 17,6 mm |
| Hloubka: | 64 |
| Dimenzované ovládací napájecí napětí Us AC 50Hz: | 400 V |
| Typ napětí pro ovládání a napájení: | AC |
| Počet rozpínacích kontaktů (NC): | 0 |
| Počet spínacích kontaktů (NO): | 0 |
| Počet přepínacích kontaktů (CO): | 1 |
| Hloubka/výška: | 64 mm |
| Značka: | ELKO EP |
| Délka: | 64 mm |
| Hmotnost: | 84 g |
