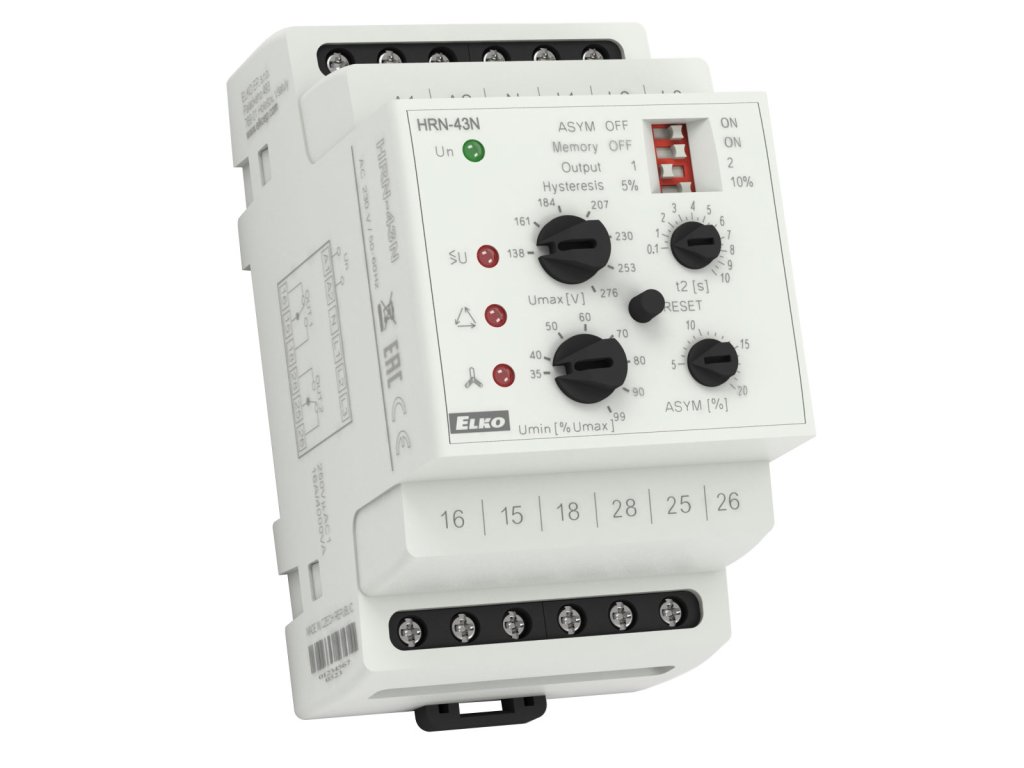

ELKO EP HRN-43N /4733/

Detailní popis produktu

Hlídací relé s kompletní kontrolou se používá pro 3-fázovou kontrolu v síti, kontrolu a ochranu sítě, regulaci napětí z generátoru nebo vodní elektrárny. POPIS V 3-fázových sítích hlídá a kontroluje: a) Napětí v dvou úrovních (přepětí a podpětí). b) Asymetrii fází c) Pořadí fází d) Výpadek fáze Nastavitelná funkce PAMĚŤ – pro návrat z chybového do normálního stavu je treba stisknout tlačítko RESET. Funkce druhého relé (samostatně/paralelně). Pevné zpoždění T1 (200ms) a nastavitelné zpoždění T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček. Hlídací relé v dvou provedeních: HRN-43: určené pro obvody bez nulového vodiče (3 x 400 V) HRN-43N: určené pro obvody s nulovým vodičem (3 x 400 V/230 V) TECHNICKÉ PARAMETRY Napájecí napětí AC 230 V, AC 400 V, AC/DC 24 V, galvanicky oddělené. Horní úroveň (Umax): HRN-43: 240 – 480 V HRN-43N: 138 – 276 V Spodní úroveň (Umin): 35 – 99% kontrolovaného napětí. Výstupní kontakt: 2x přepínací 16 A/250 V AC1 (AgNi, 2500 VA). V provedení 3-MODUL, upevnění na DIN lištu.
