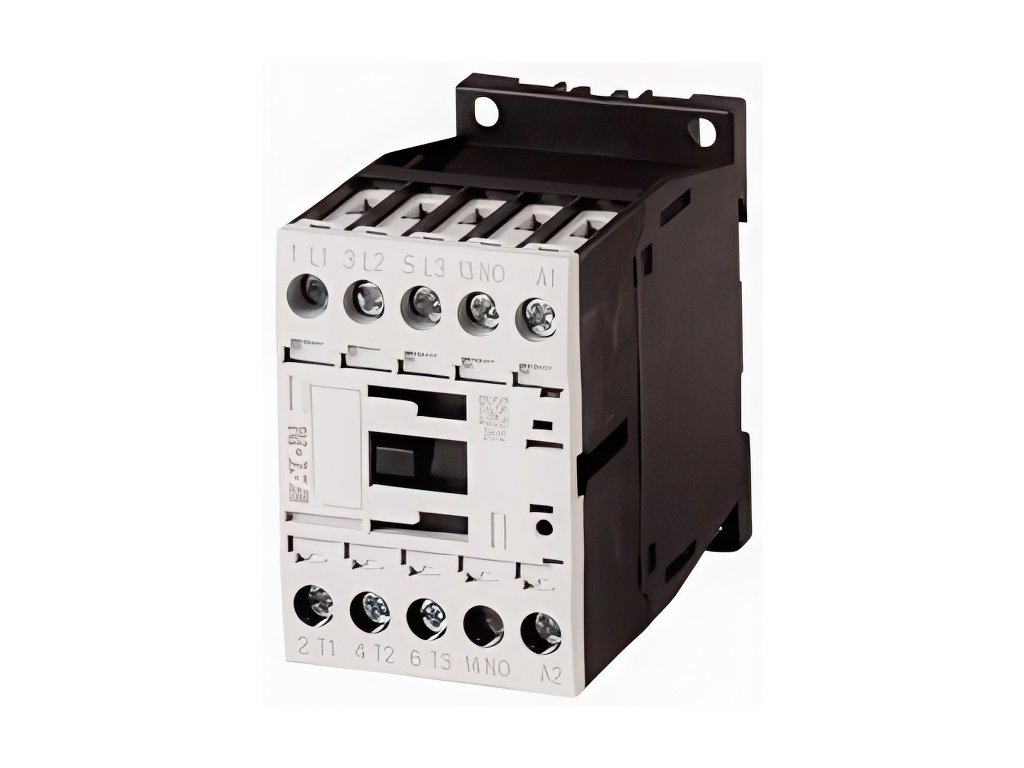

EATON STYKAČ DILM7-10(24V50/60HZ) /276554/
Kód: 276554
Detailní popis produktu
Výkonový stykač, Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3, Póly: 3-pólové, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 7 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW, Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt, Poznámky: Spínací prvky podle EN 50012., Druh proudu AC/DC: AC ovládáníDoplňkové parametry
| Kategorie: | Výkonové stykače a ministykače |
|---|---|
| Záruka: | 24 |
| EAN: | 4015082765545 |
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz: | 24 |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz: | 24 |
| Dimenzované řídicí napájecí napětí Us při DC: | 0 |
| Druh napětí pro ovládání: | AC |
| Počet rozpojovacích kontaktů jako hlavní kontakty: | 0 |
| Počet pracovních kontaktů jako hlavní kontakty: | 3 |
| Druh připojení hlavního proudového obvodu: | Šroubová svorka |
| Provozní napětí při AC 50 Hz: | 24 |
| Provozní napětí při AC 60 Hz: | 24 |
| Dimenzovaný provozní proud Ie při AC-1, 400 V: | 22 A |
| Dimenzovaný provozní proud Ie při AC-3, 400 V: | 7 A |
| Dimenzovaný provozní výkon při AC-3, 400 V: | 3 kW |
| Dimenzovaný provozní proud Ie při AC-4, 400 V: | 5 A |
| Dimenzovaný provozní výkon Ie při AC-4, 400 V: | 2,2 kW |
| Rated operation power NEMA: | 2.2 |
| Počet pomocných kontaktů jako pracovní kontakty: | 1 |
| Počet pomocných kontaktů jako rozpojovací kontakty: | 0 |
| Vhodné pro řadovou montáž: | Ne |
| Šířka: | 45 mm |
| Výška: | 68 mm |
| Hloubka: | 75 |
| Dimenzované ovládací napájecí napětí Us AC 50Hz: | 24 V |
| Dimenzované ovládací napájecí napětí Us AC 60Hz: | 24 V |
| Dimenzované ovládací napájecí napětí Us DC: | 0 V |
| Typ napětí pro ovládání a napájení: | AC |
| Počet pomocných spínacích kontaktů (NO): | 1 |
| Počet pomocných rozpínacích kontaktů (NC): | 0 |
| Počet hlavních rozpínacích kontaktů (NC): | 0 |
| Počet hlavních spínacích kontaktů (NO): | 3 |
| Značka: | EATON |
| Délka: | 75 mm |
| Hmotnost: | 250 g |
